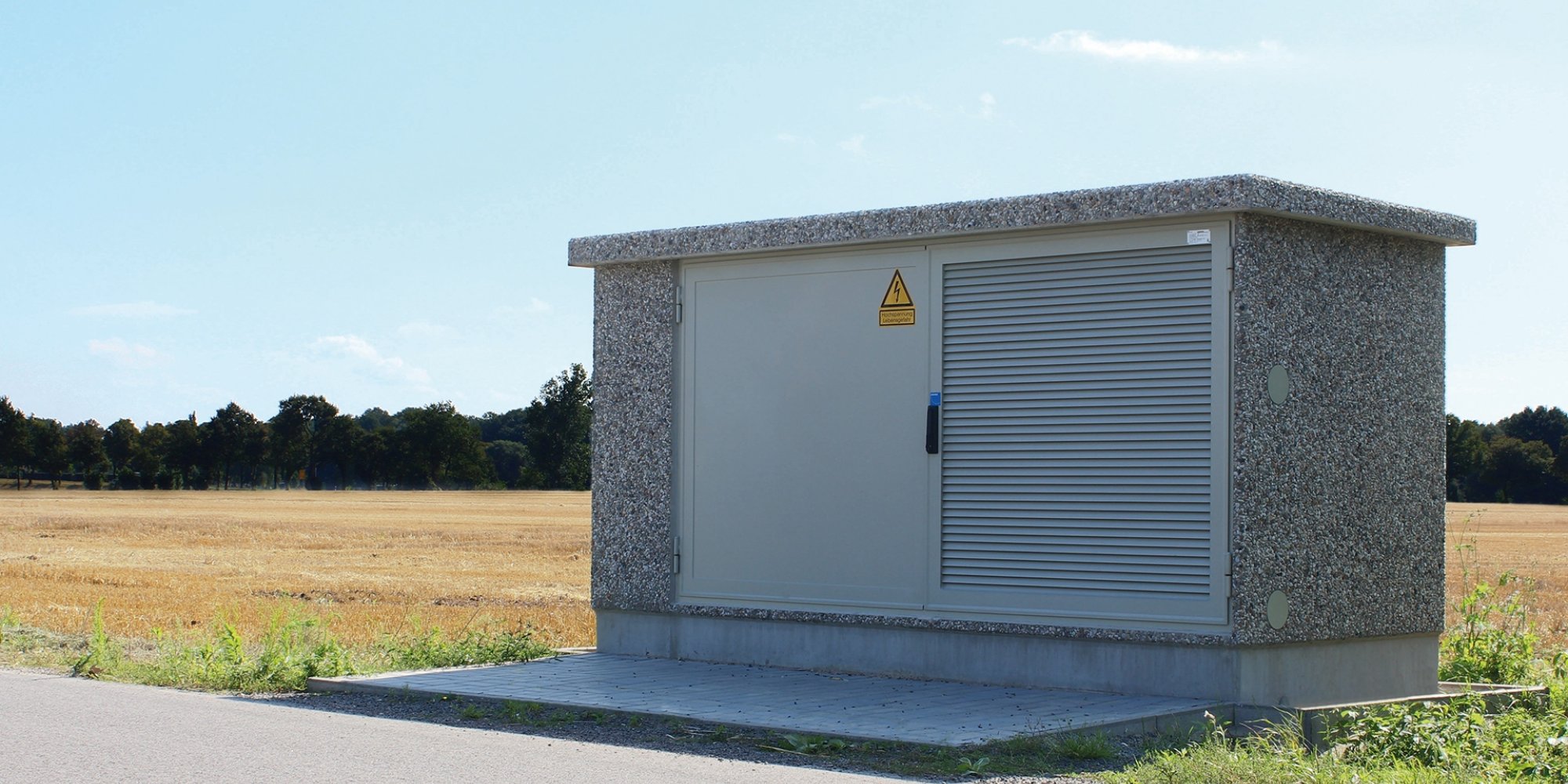

Het intelligente distributie en overdrachtsstation
HKP-E

Het perfecte station voor de
»Smart-Grid« van de toekomst

Vervaardigd uit normaal- of lichtbeton

Uitvoering conform IEC 62271-202 (VDE 0670-202)

Geschikt voor het opstellen van transformatoren tot 630 kVA

Geheel geïnstalleerd en aansluitgereed afgeleverd op de bouwplaats

HKP E Zeichnung 1

HKP E Zeichnung 2

HKP E Zeichnung 3

Specificaties

Stationsafmetingen:: 350 x 150 x 257,5 cm (lxbxh)
Transformator:: Max 630 kVA (max. afmetingen 125 x 85 x 160 cm)
Middenspanningsschakelaar:: Max 4 velden (140 x 140 x 80 cm)
Laagspanningsverdeling:: max. 120 x 140 x 32 cm / Max. 12 laagspanningsvelden
Gewicht:: Lichtbeton 7,8 ton leeg en 11,4 ton met installatie
Hijsankers dak:: 4 x RD 20
Hijsankers Station:: 4 x SL 42
