Lichtbeton

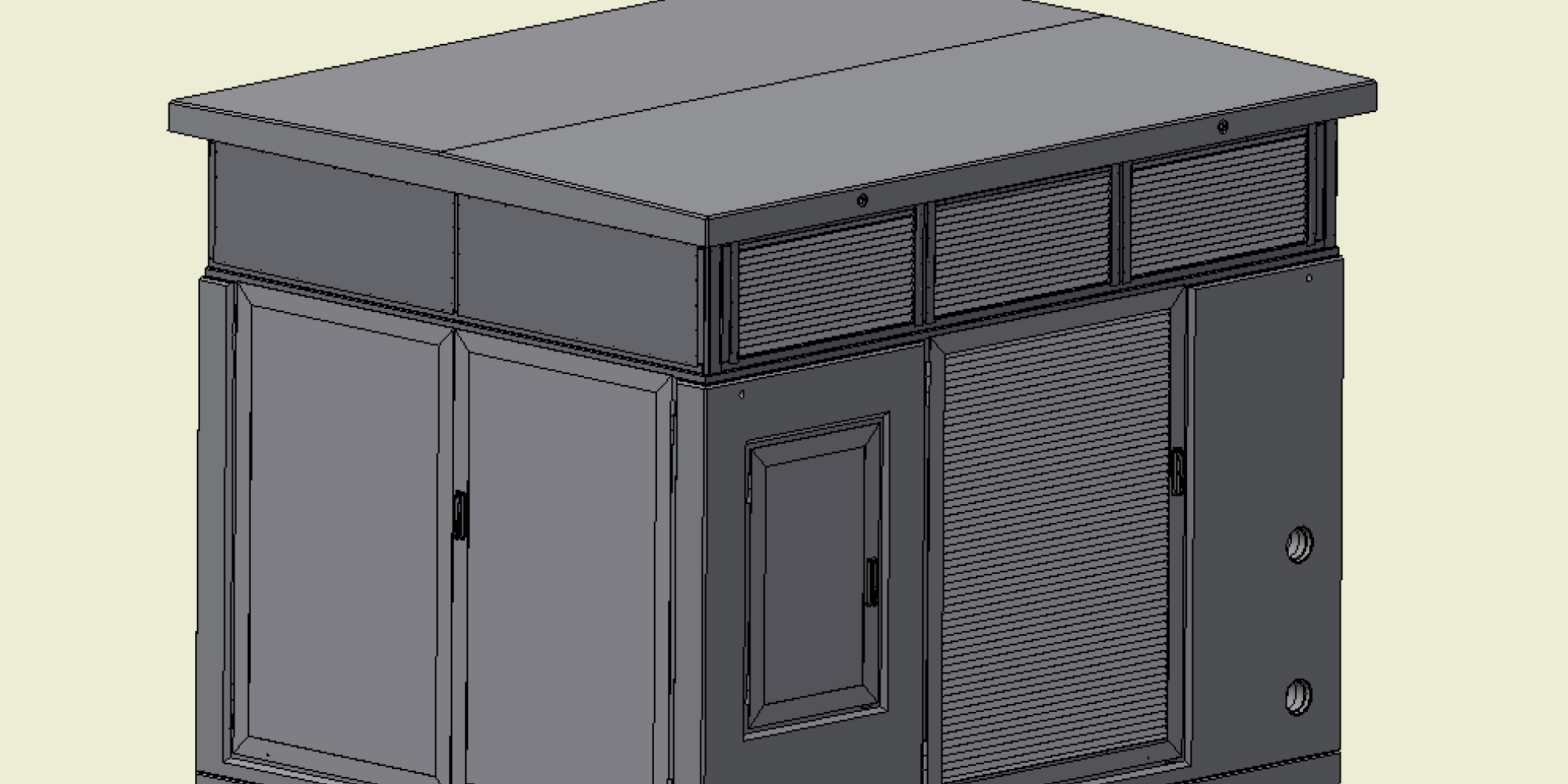

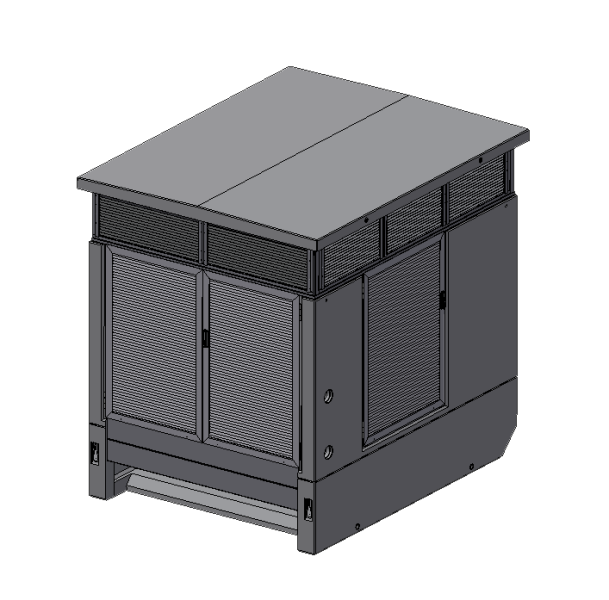

Compactstation GBÜ-R3

Het krachtigste
GRÄPER-Compactstation

De GBÜ-R3 station is geclassificeerd conform NEN-EN-IEC62271-202 met IAC-AB-20kA/1s.

Geschikt voor uitrusting met transformatoren tot en met een vermogen van 3.150 kVA¹ en schakelinstallaties met een hoogte tot ca. 1.90 m.

Van behuizing tot elektrotechnische inrichting: wij leveren het transformatorstation compleet en aansluit klaar, volledig in eigen beheer opgebouwd.

¹Beschikbaar uitvoering 2026: 3150kVA/ 800V en 690V, 2500kVA/ 800V en 690V en 2000kVA/ 400V.

Stationsafmetingen incl. ventilatie krans:: L. 3,55 x B. 2,80 x H. 3,51 m.
Stationsafmetingen excl. ventilatie krans:: L. 3,55 x B. 2,80 x H. 2,97 m.
Stationsafmetingen hoogte vanaf maaiveld niveau:: L. 3,55 x B. 2,80 x H. 2,76 m
Transformator:: t/m 3.150 kVA/ max. H. 2,20 x B. 1,30 x D. 2,10 m
Middenspanningsschakelaar:: max. 6 velden/ H. 1,92 x B. 2,38 x D. 0,80 m
Laadspanningsverdeling:: max. H. 1,92 x B. 2,35 x D. 0,65 m/ max. 20 NH-patroonlastscheiderstroken.
Meet-/Serviceruimte (optioneel):: Ca. H. 1,20 x B. 0,70 x D. 0,30 m
Gewicht:: Lichtbeton: 10,7 t zonder elektrische uitrusting, ca. 24 t met elektrische uitrusting
Hijsankers dak:: 4 x RD 24
Hijsankers station:: 4 x RD 42
Transport ankers:: Lasibox
Behuizingsklasse 3.150kVA met ventilatie krans:: K15
Vlamboogbestendigheid:: conform NEN-EN-IEC62271-202 met IAC-AB-20kA/1s
