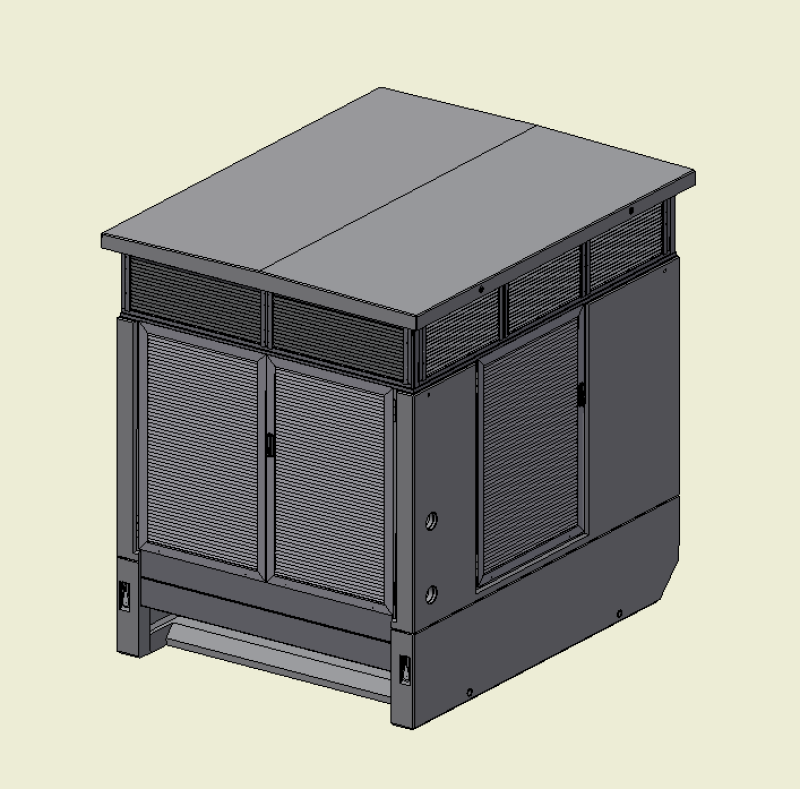

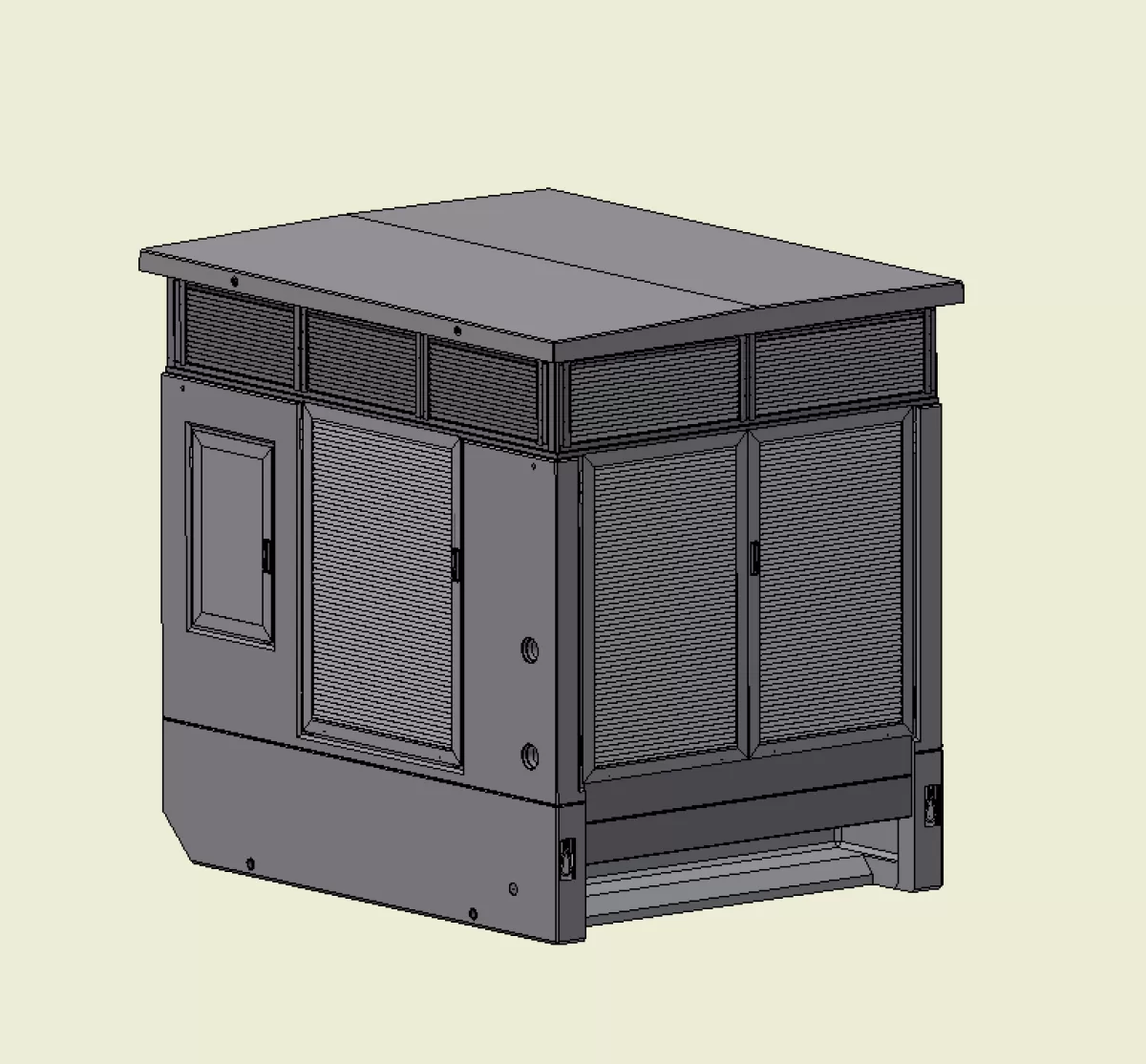

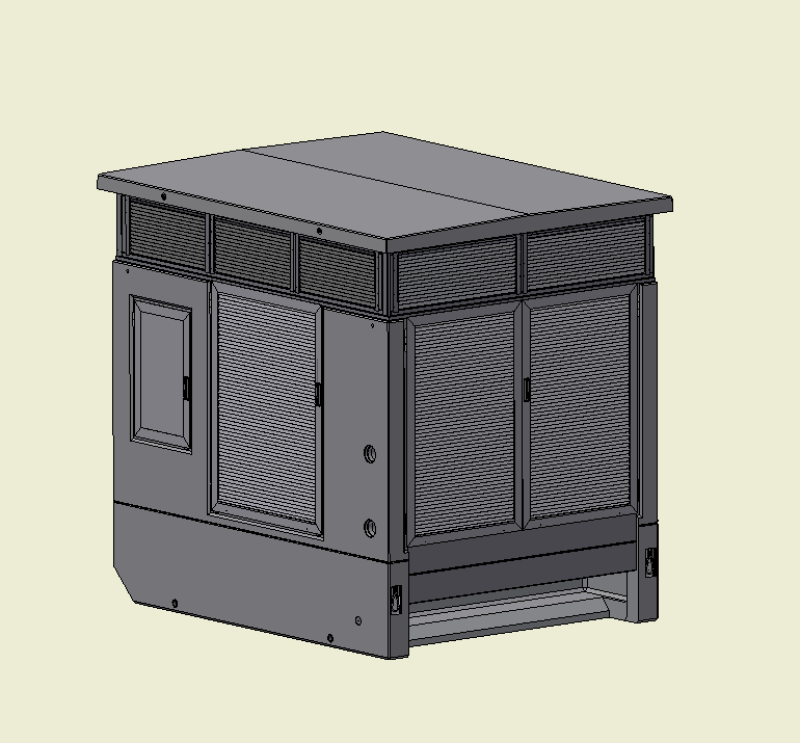

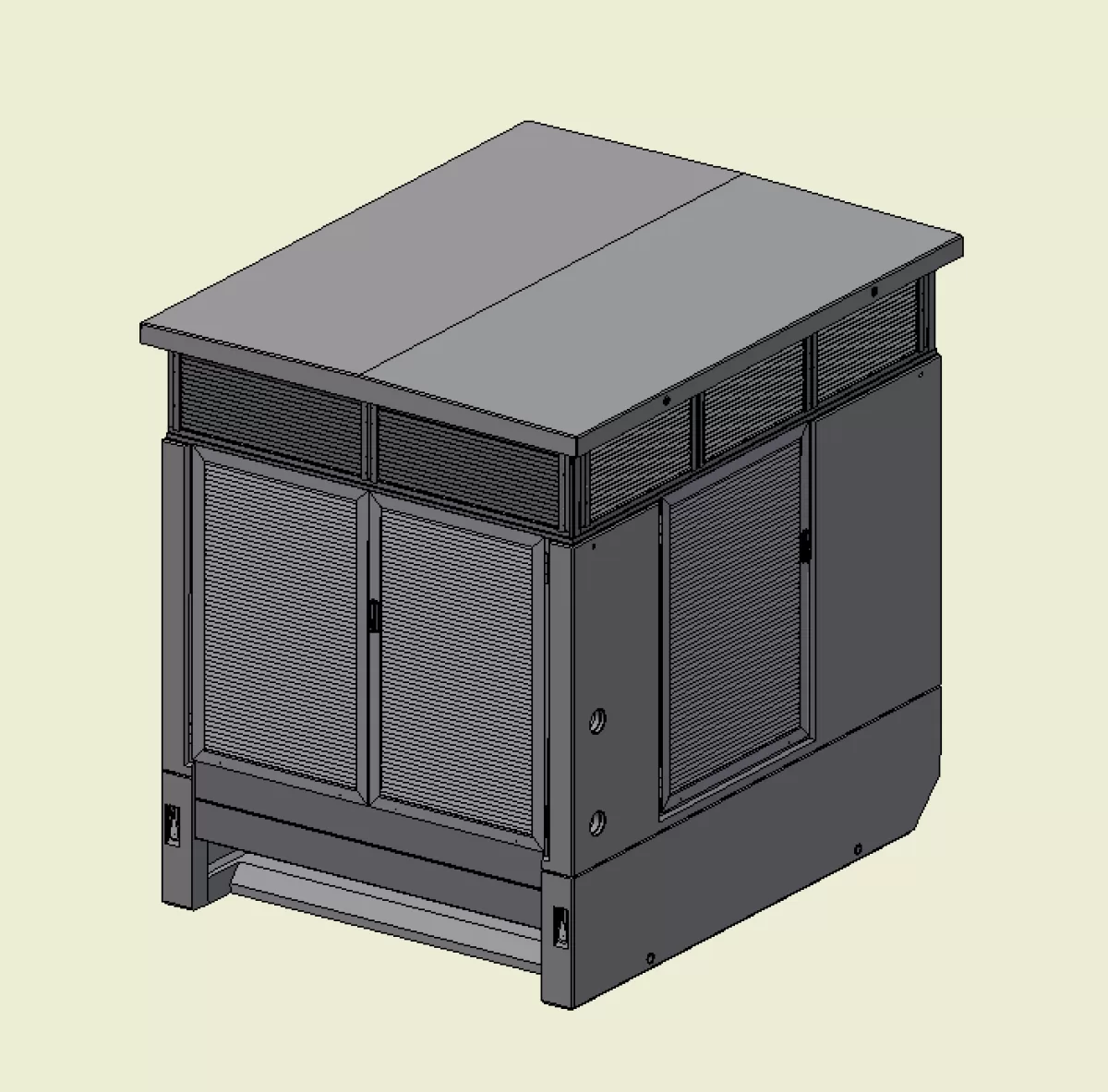

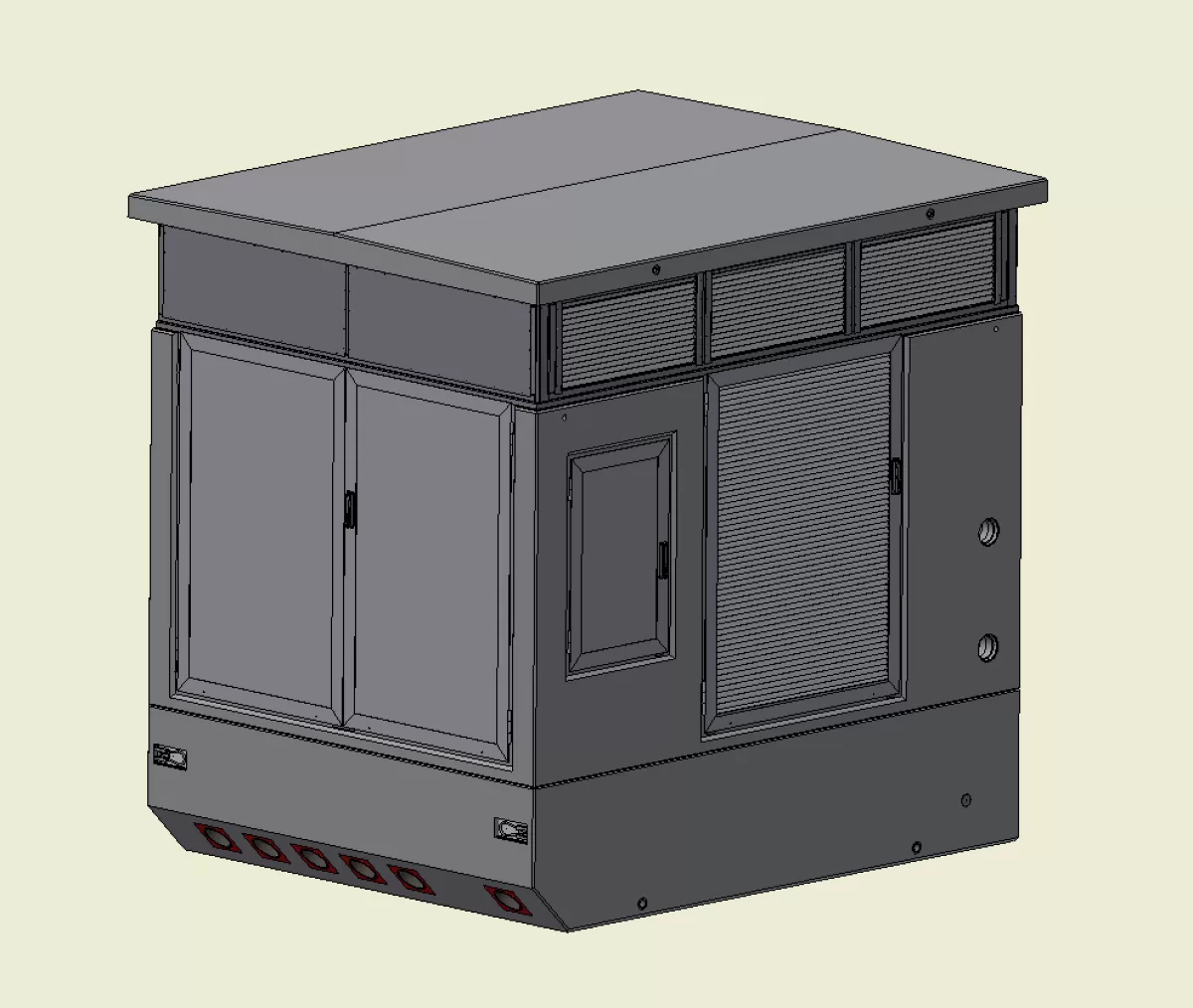

Met het nieuwe, krachtige compacte station GBÜ-R3 breidt GRÄPER zijn portfolio uit met een toekomstgerichte stationoplossing voor de sector van hernieuwbare energie en e-mobiliteit. Ontwikkeld voor hoge vermogens, een lange levensduur en veeleisende netaansluitingen, combineert het compacte station maximale technische flexibiliteit met een compact ontwerp en een hoge kostenefficiëntie.
Of het nu gaat om grote PV-installaties in de open lucht, windenergieprojecten, batterijopslag, hybride energieparken of laadinfrastructuur – het nieuwe GRÄPER-compactstation is optimaal afgestemd op de toenemende vermogensvereisten van de energietransitie. Het compactstation onderstreept eens te meer de ambitie van GRÄPER als #DeEnergietransitieEnablers
Het station maakt het gebruik van transformatoren tot 3.150 kVA bij natuurlijke convectie mogelijk en biedt tegelijkertijd voldoende ruimte voor een uitgebreide midden- en laagspanningsuitrusting. Het uit lichtbeton vervaardigde compacte station is dankzij de huidige vlamboogclassificatie IAC-A 20kA/1s (afleiding volgens DIN EN 62271-312) ideaal voor gebruik in PV-parken, aangezien deze niet vrij toegankelijk zijn voor voorbijgangers.
Het modulaire ontwerp biedt naast de afneembare afdekplaten voor een eenvoudigere montage van laagspanningskabels ook een optionele telebesturingsruimte die dient voor het onderbrengen van aanvullende communicatietechniek. De stations bieden bovendien ruimte voor bijzonder hoge MS-schakelinstallaties, zodat bij bouwhoogtes van 170 cm – 190 cm van de middenspanningsinstallaties voldoende ruimte beschikbaar is voor de montage van middenspanningskabels of besturingstechniek binnen de MS-schakelinstallatie.
De GBÜ-R3 kan bovendien worden uitgerust met GRÄPER-laagspanningsverdeelkasten in een frameopbouw met nominale stromen van momenteel 3.200 A. Dat komt bij een transformator van 3.150 kVA overeen met een secundaire spanning van 690 V of 800 V.
Het modulaire ontwerp biedt naast de afneembare afdekplaten voor een eenvoudigere montage van laagspanningskabels ook een optionele telebesturingsruimte die dient voor het onderbrengen van aanvullende communicatietechniek. De stations bieden bovendien ruimte voor bijzonder hoge MS-schakelinstallaties, zodat bij bouwhoogtes van 170 cm – 190 cm van de middenspanningsinstallaties voldoende ruimte beschikbaar is voor de montage van middenspanningskabels of besturingstechniek binnen de MS-schakelinstallatie.
De GBÜ-R3 kan bovendien worden uitgerust met GRÄPER-laagspanningsverdeelkasten in een frameopbouw met nominale stromen van momenteel 3.200 A. Dat komt bij een transformator van 3.150 kVA overeen met een secundaire spanning van 690 V of 800 V.
Het modulaire ontwerp biedt naast de afneembare afdekplaten voor een eenvoudigere montage van laagspanningskabels ook een optionele telebesturingsruimte die dient voor het onderbrengen van aanvullende communicatietechniek. De stations bieden bovendien ruimte voor bijzonder hoge MS-schakelinstallaties, zodat bij bouwhoogtes van 170 cm – 190 cm van de middenspanningsinstallaties voldoende ruimte beschikbaar is voor de montage van middenspanningskabels of besturingstechniek binnen de MS-schakelinstallatie.
De GBÜ-R3 kan bovendien worden uitgerust met GRÄPER-laagspanningsverdeelkasten in een frameopbouw met nominale stromen van momenteel 3.200 A. Dat komt bij een transformator van 3.150 kVA overeen met een secundaire spanning van 690 V of 800 V.
Technische gegevens (uittreksel)
• Stationsafmetingen: 355 × 280 × 351 cm
• Transformator: tot 3.150 kVA, max. afmetingen: 220 × 130 × 210 cm
• Middenspanningsinstallatie tot 6 velden, max. 238 × 192 × 80 cm
• Laagspanningshoofdverdeelkast tot 20 strookjes, max. 225 × 190 × 65 cm, facturatiemeting mogelijk
• Gewicht: ca. 10,7 t zonder elektrische uitrusting, ca. 24,0 t met elektrische uitrusting
• FW-ruimte (optioneel): 70 × 110 × 25 cm
Met het nieuwe compacte station biedt GRÄPER een krachtige oplossing voor de uitbreiding van hernieuwbare energie bij grote installaties voor hernieuwbare energieopwekking.
Hebben we uw interesse gewekt? Neem dan gerust contact met ons op of bezoek ons op ons "GRÄPER Fachforum Energietechnik" op 16 en 17 september 2026 (bij ons moederbedrijf in Ahlhorn, Duitsland met uitleg over het station in het Duits).
