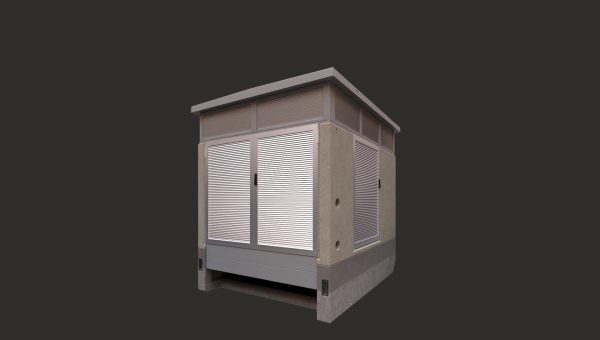

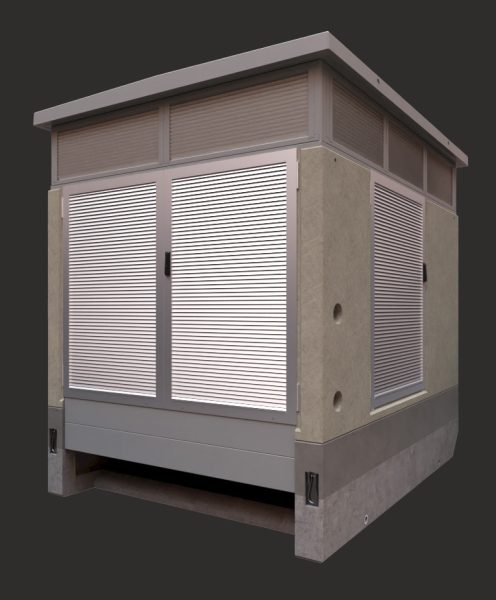

Met het nieuwe, krachtige compacte station GBÜ-R3 breidt GRÄPER zijn portfolio uit met een toekomstgerichte stationsoplossing voor de sector van hernieuwbare energie, industriële infrastructuur, glastuinbouw en e-mobiliteit. Ontwikkeld voor hoge vermogens, een lange levensduur en veeleisende netaansluitingen, combineert het compacte station maximale technische flexibiliteit met een compact ontwerp en een hoge kostenefficiëntie.
Of het nu gaat om grootschalige zonneparken, windenergieprojecten, batterijopslag, hybride energieparken of laadinfrastructuur – het nieuwe GRÄPER-compactstation is ontworpen voor de toenemende vermogensbehoefte van de energietransitie. Het compactstation benadrukt eens te meer de ambitie van GRÄPER als #DeEnergietransitieEnablers
Het station is geschikt voor transformatoren tot en met 3150kVA1 bij natuurlijke convectie mogelijk en biedt tegelijkertijd voldoende ruimte voor een uitgebreide midden- en laagspanningsuitrusting. Het uit lichtbeton vervaardigde compacte station is getest volgens vlamboogclassificatie NEN-EN-IEC62271-202 (IAC-AB-20kA/1s).
1 (DISCLAIMER 1: Beschikbaar uitvoering 2026: 3150kVA/ 800V en 690V, 2500kVA/ 800V en 690V en 2000kVA/ 400V.)
Het modulaire ontwerp biedt, naast de wegneembare afdekplaten aan de laagspanningszijde, extra ruimte voor een eenvoudige en efficiënte montage van laagspanningskabels. Daarnaast kan het station worden uitgerust met een optionele meet-/serviceruimte voor het onderbrengen van aanvullende meet- en communicatietechniek. Het station biedt bovendien ruimte voor bijzonder hoge MS-schakelinstallaties tot wel 1.92 m.
De GBÜ-R3 kan bovendien worden uitgerust met GRÄPER-laagspanningsverdeelsysteem in een wandframe opbouw. Deze GRÄPER laagspannnigsverdelers zijn onder andere optioneel uit te rusten met diverse meting t.b.v. bijvoorbeeld verrekenmeting of energiemanagementsysteem.
Technische gegevens GBÜ-R3 (uittreksel)
- Transformator: t/m 3.150 kVA/ max. H. 2,20 x B. 1,30 x D. 2,10 m
- Middenspanningsschakelaar: max. 6 velden/ H. 1,92 x B. 2,38 x D. 0,80 m
- Laagspanningsverdeling: max. H. 1,92 x B. 2,35 x D. 0,65 m/ max. 20 NH-patroonlastscheiderstroken.
- Gewicht: ca. 10,7 t zonder elektrische uitrusting, ca. 24,0 t met elektrische uitrusting
- Meet-/Serviceruimte(optioneel): ca. H. 1,20 x B. 0,70 x D. 0,30 m
Stationsafmetingen:
- Afmetingen. incl. ventilatie krans: L. 3,55 x B. 2,80 x H. 3,51 m
- Afmetingen. excl. ventilatie krans: L. 3,55 x B. 2,80 x H. 2,97 m.
- Hoogte vanaf maaiveld niveau: L. 3,55 x B. 2,80 x H. 2,76 m
Met het nieuwe GBÜ-R3 compactstation biedt GRÄPER een krachtige en toekomstbestendige oplossing voor grootschalige toepassingen binnen de energietransitie, zoals PV-parken, windenergieprojecten, batterijopslag, hybride energieparken en laadinfrastructuur.
Hebben we uw interesse gewekt? Neem dan gerust contact met ons op of bezoek ons op ons "GRÄPER Fachforum Energietechnik" op 16 en 17 september 2026 (bij ons moederbedrijf in Ahlhorn, Duitsland met uitleg over het station in het Duits).
