Warmtetests die het verschil maken: zo blijven uw installaties veilig en betrouwbaar

Focus op dimensionering, naleving van normen en bedrijfszekerheid

Het thermisch ontwerp van laagspanningsverdeelinstallaties en transformatorstations speelt een cruciale rol in een veilige en betrouwbare energieverdeling. Regelmatig verschijnen berichten over oververhitte of zelfs brandende transformatorstationsDe gevolgen daarvan kunnen groot zijn: risico’s voor medewerkers en omgeving, stilstand van installaties én hoge kosten. Door de toenemende prestatie-eisen en de grotere ruimtebehoefte van de gebruikte apparatuur wordt het aantonen van veilige temperatuurontwikkeling steeds belangrijker. Warmtetests leveren hiervoor het noodzaklijke bewijs.

Waarom zijn warmtetests zo belangrijk?

Bij het gebruik van laagspanningsverdeelinstallaties en onstaan onvermijdelijk vermogensverliezen. Deze verliezen zorgen voor temperatuurstijgingen in onder andere verzamelrails, aansluitpunten en andere componenten.

Wanneer de toegestane grenswaarden worden overschreden, kan dit leiden tot versnelde materiaalveroudering, functiestoringen of in het ergste geval zelfs uitval of brand. Warmtetests tonen daarom aan dat een installatie thermisch veilig functioneert dat de gebruikte componenten bestand zijn tegen de beoogde belasting.

Het normatieve kader

De eisen voor de warmteproef zijn vastgelegd in de relevante normen. Voor laagspanningsverdeelinstallaties zijn met name de normen NEN-EN-IEC 61439-1 en NEN-EN-IEC 61439‑2 van toepassing, voor transformatorstations de NEN-EN-IEC 62271-202.

Een warmtetest is daarmee geen aanvullende optie, maar een essentieel onderdeel van een normconforme installatie.

Warmtetests voor laagspanningsverdeelkasten en transformatorstations

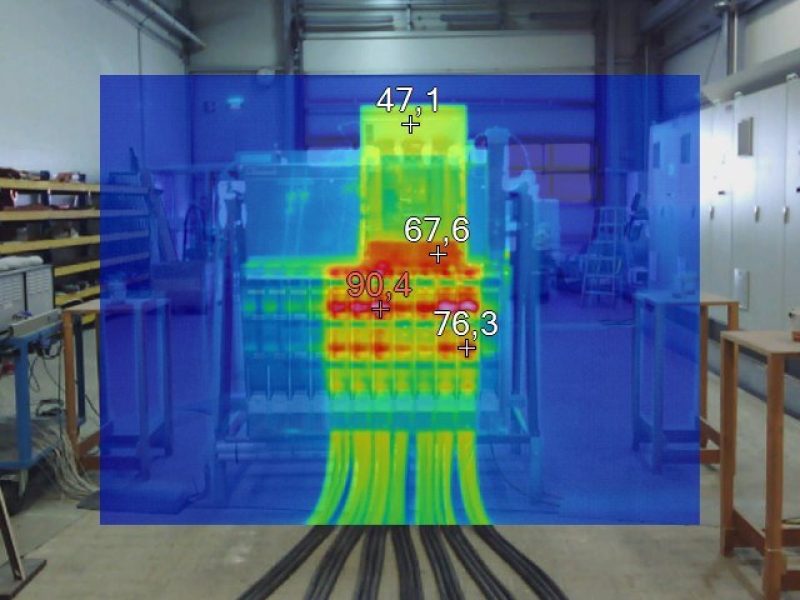

Bij laagspanningsverdeelkasten maakt de warmtetest deel uit van de typegoedkeuring. Tijdens de test wordt de verdeelkaast vrijstaand opgesteld en met belast met de nominale stroom totdat een thermisch stabiele toestand (evenwichtstoestand) is bereikt. De totale stroom wordt daarbij over zo min mogelijk NH-stroken (uitgangen) verdeeld, zodat bij de test het meest kritische belastingsscenario wordt weergegeven.

Bij transformatorstations dienen warmtetests onder andere om de behuizingsklasse te bepalen. Deze klasse is van belang om de reductiefactor van de totale installatie te berekenen, afhankelijk van de omgevingstemperatuur op de locatie van het station.

Omdat ieder component in een transformatorstation zijn eigen temperatuurgrenzen heeft, moet ook hiervan worden aangetoond dat deze binnen de toegstane waarden blijven. De vastgestelde behuizingsklasse vormt daarbij de basis voor het belastingsprofiel van de test. Daarnaast kunnen ook andere werkpunten (bijv. PV-belastingsverloop, belastingsfactor 1, enz.) technisch worden aangetoond.

In de eigen testfaciliteit voert GRÄPER warmtetests uit op vrijstaande laagspanningsverdeelkasten volgens NEN-EN-IEC 61439-1/2 en op transformatorstations met ingebouwde laagspanningsverdeelkasten volgens NEN-EN-IEC 62271-202. Zo weet u dat alle componenten, ook binnen het transformatorstation, gegarandeerd voldoen aan de grenswaarden van de geldende normen.

Zo beschermen warmtetests uw installatie

Een gedocumenteerde warmtetest biedt gebruikers van elektrische installaties duidelijkheid en zekerheid. De test vermindert risico's tijdens het gebruik en bevestigt dat de gebruikte componenten voldoen aan de technische en normatieve eisen.

Fabrikanten kunnen op basis van uitgevoerde tests bovendien onderbouwde afleidingen maken naar vergelijkbare verdeelkasten en behuizingen. Belangrijk om te weten: vanwege verschillen in constructie kunnen er doorgaans geen afleidingen worden gemaakt of conclusies worden getrokken die voor alle fabrikanten gelden.

Het aantonen van temperatuurgedrag maakt onderdeel uit van de verplichte normatieve tests volgens NEN-EN-IEC 61439 resp. NEN-EN-IEC 62271 202. De frabrikant van de installatie moet deze tests (naast andere tests) daarom uitvoeren én documenteren. Ontbreekt dit bewijs of is het gebaseerd op een niet-toegestane afleiding, dan is de conformiteit van de installatie niet volledig aangetoond.

Voor gebruikers kan dit belangrijke gevolgen hebben. Zij kunnen zich namelijk dan niet beroepen op een normconforme toestand. In geval van schade kan dit zowel voor de installateur als voor de gebruiker gevolgen hebben op het gebied van aansprakelijkheids-, arbeids- en verzekeringsrecht, met name wanneer oververhitting of brand de oorzaak of medeoorzaak is.

Conclusie

Warmtetests zijn veel meer dan een formele normvereiste. Ze vormen een essentieel kwaliteits- en veiligheidsbewijs voor laagspanningsverdeelinstallaties en transformatorstations. Daarmee leveren ze een belangrijke bijdrage aan een betrouwbare, duurzame en economische werking van elektrische installaties.

Als onderdeel van de Duitse GRÄPER groep is GRÄPER Almere B.V. specialist op het gebied van elektrotechniek en innovatieve betonbouwoplossingen voor de bescherming van hoogwaardige technische installaties. Lees hier meer over GRÄPER Almere.
